在高精度，高效率，高难度领域的夹具，历来都是EMUGE的天下。本次我们就来给大家分享下EMUGE夹具在小齿轮加工的应用。
设备：REISHAUER RZ260 砂轮直径：280mm
工件参数： 内孔D12齿轮 齿数：19
压力角：17.5° 螺旋角：15°
模数：1.2mm 年产量：120万件
竞争对手：国内某夹具商、某德国品牌夹具商 (夹具类型：液压夹具)
客户需求：
1. 加工工件满足图纸要求，无不良品产生
2. 实现自动化生产
竞争对手存在问题：不能实现自动化生产，液压式夹具的膨胀量在IT7左右，D12的直径意味着只有 0.018mm左右的涨紧量，用机械手上下料来是不可能实现的。
EMUGE夹具：SG涨套夹具 (机械式)， 机械式夹具的膨胀量在IT13左右，D12的直径可以达到0.27mm左右的涨紧量，可以实现机械手上下料。
机床跳动：0.002mm以内，装上连接法兰， D66孔处的跳动可达到0.002mm以内。

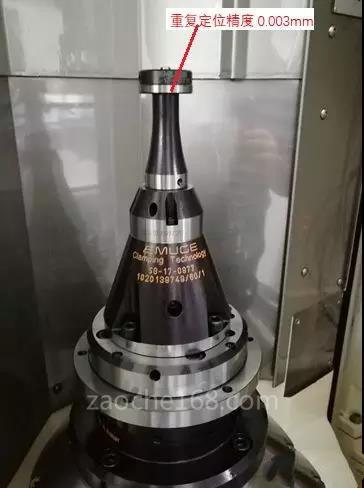

装上夹具本体，通过调节螺钉调节，标准件的重复定位精度可达0.003mm。
机械手上下料连续加工40个工件，全部合格。
后续即批量加工，工件全部合格。
客户受益：
1.自动化生产，两台磨床即可完成订单总量
2. 仅需一个工人，操作两台磨床，人工成本降低
