2023年10月27日,麦格纳发布智能电动车门系统方案(SmartAccess™),重点展示了具有自吸电开破冰功能的侧门锁和自吸电开前置行李厢锁两种创新技术。
重塑传统车辆进入方式的完整系统- SmartAccess™平台
传统车辆中,由于车身结构框架的限制,B柱的存在制约了车门的布置方案,无法最大化用户进入的空间。同时,为追求低风阻系数带动了隐藏式门把手的大量搭载,但冰冻条件下,隐藏式门把手正常打开会面临挑战。电动化也使得前备厢大量搭载,但如何安全便捷的使用前备厢成为新的关注内容。
为此,麦格纳研发SmartAccess™,通过模块构建的方式,在多场景条件下,让多种进入车辆方式成为可能。SmartAccess™包含三大块,分别是电动前盖系统、电动尾门系统和电动侧门系统。
其中,电动侧门系统中,无B柱侧门方案是最大的亮点之一。该方案因为在车门系统中集成车辆B柱,因此在车辆进入时可实现空间最大化,同时在车门关闭状态下,不影响车辆整体框架性能。
车门锁是SmartAccess™中核心模块化部件之一。本次重点介绍了两个门锁产品,CCL侧门锁及前置行李厢锁。
CCL侧门
锁侧门锁顾名思义是用于侧门关闭的重要部件。从最初的普通锁闩到纯机械锁,到后来具备一定电子功能的中控锁,电动儿童锁,目前已经完全实现电开,电动吸合,功能不断实现升级。
麦格纳CCL侧门锁具有配置齐全、高安全等级的优势,可兼容包括隐藏式门把手在内的各种电动车门类型。在诸多优势中最显著的特点为CCL侧门锁集成了破冰功能,该功能也是麦格纳首推市场的新技术。
正常情况下车门在门锁释放后靠密封反力将车门弹开,但在车门被冰雪覆盖的情况下,密封反力无法弹开车门,这时候只能通过外把手强行破冰开门。但是如果配备车门电动开启或者没有直接配置外把手,在上述恶劣天气情况下,车门如果被冻住,则无法从外部开门。
破冰功能便是为应对上述场景而开发。在车门执行完开门指令且通过门锁内开关信号监控到门未打开时便触发破冰功能。工作时,电机反向通电带动齿链及拉线,拉线带动门锁内的破冰机构拉动棘轮到全开位置,完成车门正常开启。
破冰功能与车门闭合共用一套执行器,只是通过执行器的正反转来实现破冰,因此整体系统成本并未有所增加。此外,系统满足IP67的防护等级,保证了在恶劣环境下的正常工作。
除应对冰冻条件,搭载破冰功能的门锁也可辅助一些特殊工况下车门的开启,比如车辆如果停在较大斜度的斜坡上,车门在重力的作用下无法弹到全开位置,这时破冰功能也可介入帮助车门推到全开位置。
目前CCL侧门锁已经实现顺利投产。
前置行李厢锁
相比发动机,电机的体积更小,无需过多占用车辆前舱空间,因此前置行李厢在电动化车型的带动下开始大量搭载。和其他车门需求一样,前置行李厢不仅需要自动开启也需要自动吸合关闭。尤其是自动吸合关闭功能,由于车辆机舱盖表面容易堆积灰尘,暴晒容易升温,具备自动关闭功能后,用户无需接触按压关闭,可大幅提升用车体验。

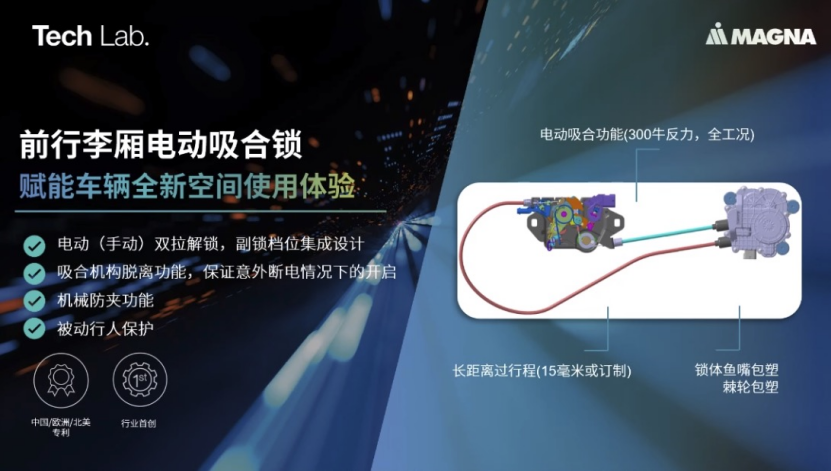

为此麦格纳开发前置行李厢电开吸合锁。该款产品主要功能除了保留了电动和手动双拉解锁外,副锁挡位集成设计还新增了电动吸合功能。在关闭时无需按压门盖,仅需依靠自身门盖重量实现自吸。除此之外,该不见还具有吸合机构脱离功能,保证意外断电情况下机械的手动开启,以及机械防夹功能,可以防止手意外夹伤的可能。
在安全性方面,通过带诊断功能信号开关、长距离过行程检测、满足IP67的电器防护等级等提升系统的可靠性和安全性。
具体工作工程中,在使用电动解锁功能时,用户通过触发开盖按钮传出指令,便可实现电动开启的功能。逻辑上可根据客户要求设定一次触发直接开启或者两次触发。两次触发功能下,第一次到半锁,第二次到全开。两次触发也可避免在极端情况下,如高速工况,车锁突然打开造成的风险隐患。

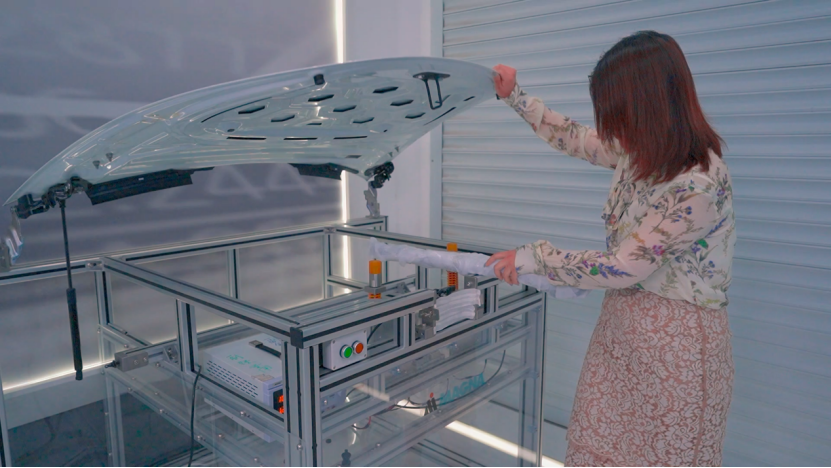

在使用电动吸合关闭功能时,用户只需要轻轻放下前盖,即可通过前盖自身重量触发吸合功能,进而实现关闭的动作。在吸合过程中,吸合过程防夹成为重要考虑的因素。麦格纳通过结构设计的升级,在吸合初始阶段一旦遇到阻碍,吸合机构会被打断执行空吸,进而达到防夹的效果。
除防夹外,前置行李厢还需考虑对车外行人的保护,预计2024年,我国将开始施行GB24550这一强制性标准。为此,麦格纳前置行李厢电开吸合锁在设计之初就充分考虑这一功能需求,通过大距离过行程的设计,能够保证在碰撞时为前盖提供较大的吸能变形空间,从而实现被动行人保护,减小伤害的发生。
电开吸合锁搭配ECU控制单元、电驱动、铰链后便可实现自动开启和关闭,还可搭配手势或者语音控制触发命令开关,提升便捷性。
目前前置行李厢锁已经完成开发工作,即将实现大规模投产。
麦格纳机电智能事业部
SmartAccess™出自于麦格纳机电智能事业部,该事业部是全球汽车行业中领先的创新型机电一体化全系统供应商。产品主要包括锁止系统(主要包含侧门锁,前盖锁,尾门锁,行李厢锁,滑移门锁等各锁类产品)、电动系统(主要包括电动尾门驱动,电动侧门驱动,电动滑移门驱动等各驱动类产品)、电子(主要包括用于机电智能产品控制的软硬件)、门模系统(主要包括门模块及摇窗机产品)、铰链产品(主要包括铰链,连杆,锁扣等产品)。
麦格纳中国区机电智能事业部公司成立于2003年,目前拥有6家制造工厂以及独立的亚太区工程开发中心。从2010年开始全权主导面向中国市场的本土化研发工作。目前拥有员工规模达到2800余人,客户数量超过30家。
