中国上海,2023年6月13日——东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出采用最新一代工艺制造[1]的TK055U60Z1,进一步扩充了N沟道功率MOSFET系列产品线。该器件采用超级结结构,耐压600V,适用于数据中心、开关电源和光伏发电机功率调节器。该新产品是东芝DTMOSVI系列中的首款600V产品,于今日开始批量出货。
通过对栅极设计和工艺进行优化,与具有相同漏源电压额定值的东芝目前的DTMOSIV-H系列产品相比,600V DTMOSVI系列产品的单位面积漏源导通电阻降低了约13%,漏源导通电阻×栅漏电荷(MOSFET性能的品质因数)降低了约52%。这有助于确保该系列产品实现导通损耗和开关损耗的双重降低,并最终实现了开关电源效率的提高。

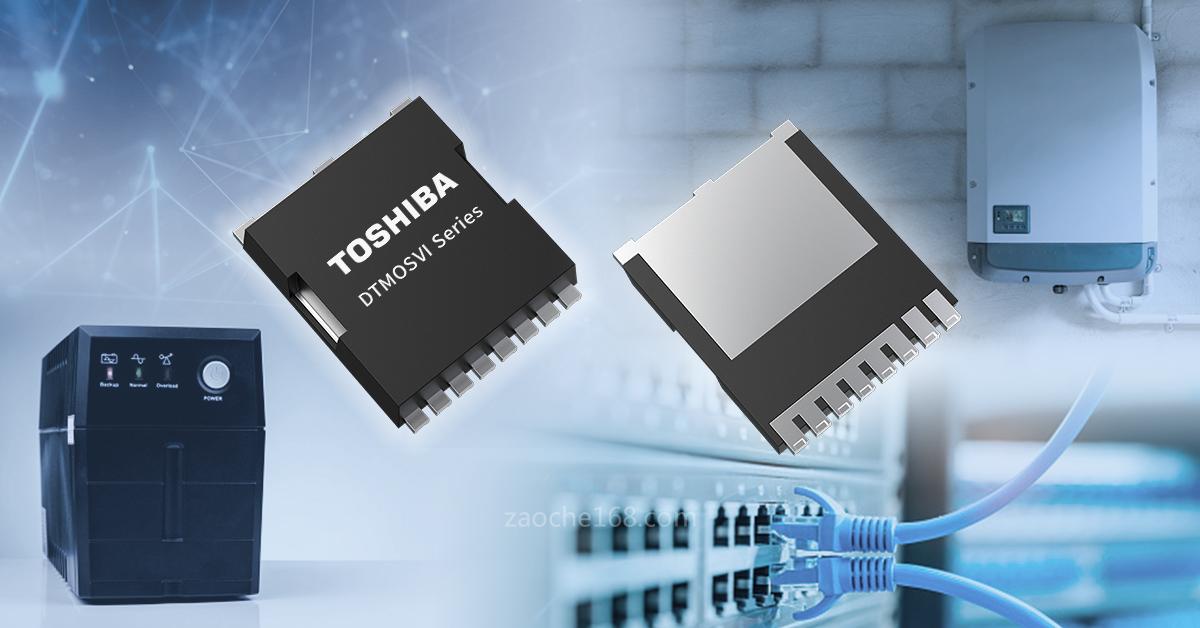

该新产品采用TOLL封装,栅极驱动采用开尔文连接。可以通过降低封装中源极线电感的影响,增强MOSFET的高速开关性能,从而抑制开关过程中的振荡。
未来,东芝将继续扩展600V DTMOSVI系列产品线,以及已发布的650V DTMOSVI系列产品,并通过降低开关电源的功率损耗来达到节约节能的目的。
图1:漏极-源极导通电阻与栅漏电荷比较
应用
- 数据中心(服务器开关电源等)
-光伏发电机功率调节器
- 不间断电源系统
特性
- 低漏源导通电阻×栅漏电荷,有助于提高开关电源的效率
主要规格
(除非另有说明,Ta=25℃)
器件型号
|
||||
绝对最大
值
|
漏极-源极电压VDSS(V)
|
600
|
||
漏极电流(DC)ID(A)
|
40
|
|||
结温Tch(℃)
|
150
|
|||
电气特性
|
漏极-源极导通电阻
RDS(ON)(mΩ)
|
VGS=10V
|
最大值
|
55
|
总栅极电荷Qg(nC)
|
典型值
|
65
|
||
栅极-漏极电荷Qgd(nC)
|
典型值
|
15
|
||
输入电容Ciss(pF)
|
典型值
|
3680
|
||
封装
|
名称
|
TOLL
|
||
尺寸(mm)
|
典型值
|
9.9×11.68
厚度=2.3
|
注:
[1] 截至2023年6月
如需了解有关该新产品的更多信息,请访问以下网址:
TK055U60Z1
https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets/400v-900v-mosfets/detail.TK055U60Z1.html
如需了解东芝MOSFET产品的更多信息,请访问以下网址:
MOSFET
https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets.html
如需了解有关该新产品在线分销商网站的供货情况,请访问以下网址:
TK055U60Z1
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TK055U60Z1.html
